22.5x17x2.9 mm dikdörtgen fiber lazer yansıtıcı ayna (reflector), JGS1 kuvars, 1064 nm - Görsel 1
ONELAZER · QILIN · RAIFAR · RAYTOOLS · SENFENG

22.5x17x2.9 mm Fiber Lazer Yansıtıcı Ayna (Reflector)

$150 dolar $100 dolar + KDV'dir Teklif Al
%33 indirim Sitemizde Sadece Orijinal Ürün SatılmaktadırCounterfeit Ürün Satılmaz
i Yaklaşık 4.791,47 ₺ (1 USD = 47,91 ₺ · Serbest Piyasa)
Stokta Mevcut Ürün Kodu: MR-FS-2217 111 kişi inceledi
Lens Çeşitleri
Fiyatlar sadece web sitesine özel fiyatlardır. Yerinde montajlarda servis ücreti yansıtılır.
+90 546 429 61 59

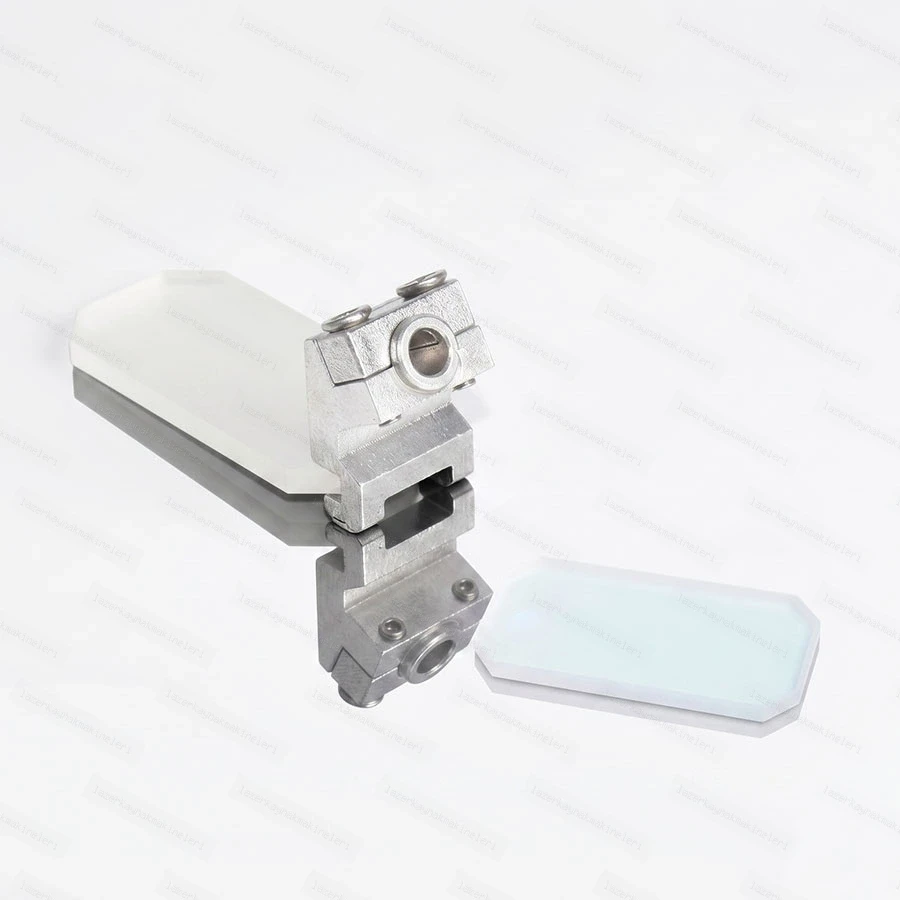

İç Yapı ve Çalışma Prensibi

Bu yansıtıcı ayna, fiber lazer ışınını yüksek verimlilikle yönlendirmek için tasarlanmıştır. Çok katmanlı dielektrik kaplama sayesinde 1064 nm dalga boyunda maksimum yansıma ve minimum kayıp sağlar.

İç Yapı ve Çalışma Prensibi
  1. 1
    JGS1 Fused Silica Taban Yüksek termal kararlılık ve düşük absorbsiyon ile lazer ışınını bozmadan taşır.
  2. 2
    Çok Katmanlı Dielektrik Kaplama 1064-1080 nm aralığında %99.7 yansıma oranı sunarak enerji kaybını minimize eder.
  3. 3
    Hassas Yüzey Cilası 40/20 kalite ile yüzey pürüzlülüğünü azaltarak ışın modunu korur.
  4. 4
    Dikdörtgen Geometri 22.5x17 mm boyutlarıyla el tipi kaynak kafalarına uyumlu montaj imkanı verir.
  5. 5
    2.9 mm Kalınlık Mekanik dayanıklılığı artırırken termal genleşmeyi kontrol altında tutar.

Benzer Ürünler

22.5x17x2.9 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
%25 İndirim
Ayna / Reflektör 22.5x17x2.9 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
96 kişi inceledi
$200 $150
27x14x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
%25 İndirim
Ayna / Reflektör 27x14x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
87 kişi inceledi
$200 $150
30x14x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
%25 İndirim
Ayna / Reflektör 30x14x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
97 kişi inceledi
$200 $150
33x16x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector)
%33 İndirim
Lens Çeşitleri 33x16x2 mm Fiber Lazer Yansıtıcı Ayna (Reflector)
87 kişi inceledi
$150 $100
D20 F50 3*5 Fiber Lazer Kolimatör Lens
%37 İndirim
Lens Çeşitleri D20 F50 3*5 Fiber Lazer Kolimatör Lens
347 kişi inceledi
$350 $220
D20 F180 3*0 Fiber Lazer Odaklama Lensi (Focus Lens)
%33 İndirim
Lens Çeşitleri D20 F180 3*0 Fiber Lazer Odaklama Lensi (Focus Lens)
2.988 kişi inceledi
$150 $100
15.2x15.2x1.6 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
%25 İndirim
Lens Çeşitleri 15.2x15.2x1.6 mm Fiber Lazer Yansıtıcı Ayna (Reflector) Demir Aparatlı
135 kişi inceledi
$200 $150
D20 F200 3*0 Fiber Lazer Odaklama Lensi (Focus Lens)
%33 İndirim
Lens Çeşitleri D20 F200 3*0 Fiber Lazer Odaklama Lensi (Focus Lens)
114 kişi inceledi
$150 $100
D20 F200 3*5 Fiber Lazer Odaklama Lensi (Focus Lens)
%33 İndirim
Lens Çeşitleri D20 F200 3*5 Fiber Lazer Odaklama Lensi (Focus Lens)
109 kişi inceledi
$150 $100
Fiber Lazer Kaynak Holder (Koruma Camı Yuvası / Çekmecesi)
%33 İndirim
Lens Aksesuarları Fiber Lazer Kaynak Holder (Koruma Camı Yuvası / Çekmecesi)
100 kişi inceledi
$120 $80
22.5x17x2.9 mm Fiber Lazer Yansıtıcı Ayna (Reflector)

Ek Bilgiler

  • Bu ürün Onelazer, Qilin, Raifar, Raytools, Senfeng tarafından üretilmiştir/yetkili satıcı tarafından sunulmaktadır.
  • Model numarası: MR-FS-2217
  • Güç aralığı: 1000 W – 4000 W
  • Dalga boyu: 1064 nm
  • Endüstriyel lazer sistemleri ve yeni nesil el tipi kaynak kafaları için tasarlanmış 22.5x17x2.9 mm dikdörtgen yansıtıcı ayna (reflector). Premium kuvars taban üzerine uygulanan çok katmanlı dielektrik kaplaması sayesinde 1064 nm dalga boyunda %99.7'ye varan yansıtma oranı sunar; yüksek güç altında ışın modunu bozmadan yönlendirir.
  • 22.5x17x2.9 mm Fiber Lazer Yansıtıcı Ayna (Reflector), el tipi ve otomatik fiber lazer kaynak makinelerinin optik yolunda lazer ışınını istenen açıyla yönlendiren dikdörtgen bir reflektördür. 1064 nm dalga boyunda çalışan sistemlerde ışının kaynak tabancasına veya galvo kafaya doğru yansıtılmasını sağlar. MR-FS-2217 modeli, JGS1 füzyonlu silika (kuvars) taban üzerine uygulanan çok katmanlı dielektrik kaplama ile 1064 nm'de %99.7 seviyesinde yüksek yansıtma oranı sunar.
  • Bu aynanın ailesindeki diğer boyutlardan en belirgin farkı gövde yapısıdır. 22.5x17 mm orta-büyük yüzey ölçüsü, 2.9 mm kalınlığındaki stabil gövdeyle birleşince mekanik olarak daha rijit bir optik elde edilir. Kalın gövde, sıkma ve montaj sırasında eğilme (deformasyon) riskini azaltır ve termal yük altında yüzey düzlüğünü korumaya yardımcı olur. Bu nedenle model, 1000 W ile 4000 W arasındaki güç aralığında, özellikle üst güç bandında çalışan makineler için uygundur.
  • Ürün çıplak (bare) aynadır; üzerinde demir aparat veya montaj çerçevesi bulunmaz. Makinenizde hâlihazırda mevcut olan ayna yuvasına, tutucuya veya aparata doğrudan yerleştirilerek kullanılır. Eğer aynı ölçüde hazır demir aparatlı bir çözüm arıyorsanız, aynı boyutun aparatlı versiyonunu tercih edebilirsiniz; böylece ayrıca yuva hazırlamanıza gerek kalmaz.
  • Uyumluluk açısından belirleyici olan iki nokta vardır: fiziksel ölçü ve dalga boyu. Bu ayna 22.5x17 mm dış ölçüye ve 2.9 mm kalınlığa sahip yuvalar için tasarlanmıştır ve 1064 nm fiber lazer sistemlerine göre kaplanmıştır. Sökme sırasında çıkardığınız orijinal aynanın ölçüsünü kumpasla teyit etmeniz, doğru parçayı seçmenin en güvenli yoludur. Ölçü tutmuyorsa aile içindeki diğer boyutlara (27x14, 30x14, 33x16, 15.2x15.2 mm) bakabilirsiniz.
  • Ayna, optik yolun sağlıklı çalışması için temiz ve çiziksiz tutulmalıdır. Kaplı yüzeye çıplak elle dokunmayın; parmak izi ve toz, yansıtma verimini düşürüp lokal ısınmaya ve zamanla yüzey hasarına yol açabilir. Temizlik gerektiğinde optik temizlik kağıdı ve uygun optik çözücü ile, yüzeyi bastırmadan tek yönde silme yöntemi önerilir. Montaj sırasında kaplı (yansıtan) yüzün ışın gelen yöne baktığından emin olun.
  • onelazer olarak fiber lazer kaynak makinelerine özel optik ve yedek parçalarda uzmanlaşıyoruz. Bu ayna; kolimatör lensler, odaklama (focus) lensleri ve koruma camları ile birlikte optik hattın tamamını tek noktadan tamamlayabilmeniz için kardeş ürünlerle uyumlu bir ekosistemin parçasıdır. Doğru ölçüyü seçmekte tereddüt ederseniz, mevcut parçanızın ölçüsünü paylaşarak bize danışabilir; boyut ve montaj tipine göre en uygun modeli birlikte belirleyebiliriz.
  • Bu ürün şimdiye kadar 111 kişi tarafından incelenmiştir.
Model MR-FS-2217
Güç Aralığı 1000 W – 4000 W
Dalga Boyu 1064 nm
Kategori Lens Çeşitleri
Marka Onelazer, Qilin, Raifar, Raytools, Senfeng
KDV Hariç %20
Teslimat Hızlı Teslimat
Model MR-FS-2217
Boyut (En x Boy) 22.5 x 17 mm
Kalınlık 2.9 mm
Taban Malzeme JGS1 Füzyonlu Silika (Kuvars)
Kaplama Çok katmanlı dielektrik
Yansıtma Oranı ≥ %99.7 @ 1064 nm
Dalga Boyu 1064 nm
Güç Aralığı 1000 - 4000 W
Yüzey Kalitesi ~20-10 (scratch-dig)
Montaj Tipi Çıplak ayna (mevcut yuvaya)
2.9 mm Kalın Stabil Gövde Kalın füzyonlu silika gövde, sıkma ve montajda eğilmeye karşı direnç sağlar; yüzey düzlüğünü koruyarak ışın yönlendirme kararlılığını artırır.
%99.7 Yüksek Yansıtma Çok katmanlı dielektrik kaplama sayesinde 1064 nm'de ≥%99.7 yansıtma oranı; optik yolda enerji kaybını minimuma indirir.
4 kW'a Kadar Güç Dayanımı 1000-4000 W arası fiber sistemlere uygun; ailenin üst güç bandına en yatkın üyesi, yüksek güçlü kaynak makinelerinde tercih edilir.
JGS1 Kuvars Taban JGS1 füzyonlu silika altlık, yüksek sıcaklık ve termal şoka karşı düşük genleşmeli, kararlı bir optik zemin sunar.
Çıplak Ayna, Kolay Uyum Aparatsız çıplak yapı, makinenizde mevcut olan ayna yuvasına doğrudan takılır; orijinal parçanın yerine birebir çözüm sağlar.
Temiz Optik Yüzey Yaklaşık 20-10 scratch-dig yüzey kalitesi; saçılmayı azaltarak ışın kalitesini ve yansıtma verimini destekler.
El tipi fiber lazer kaynak makinelerinde ışın yönlendirme Otomatik tel sürme sistemli 1-4 kW kaynak makinelerinde optik hat reflektörü Galvo/tarama kafalı sistemlerde ışının kaynak tabancasına yansıtılması Aşınmış veya kirlenmiş orijinal aynanın yedek parça olarak değişimi
