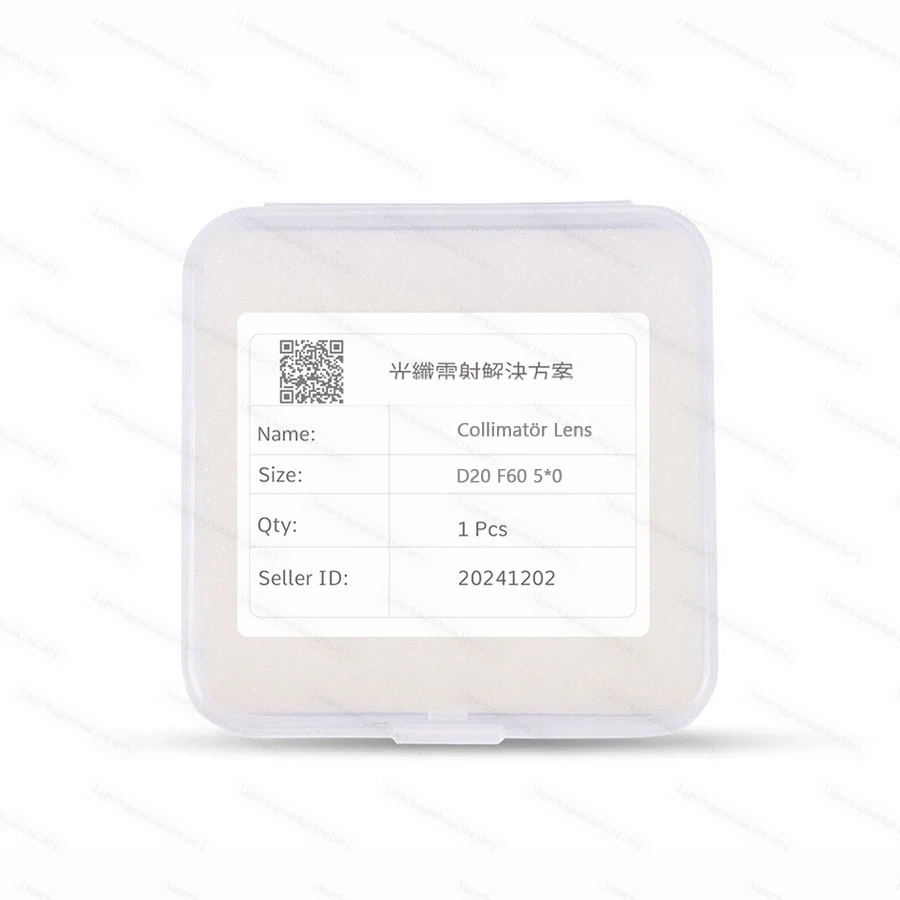

D20 F60 5*0 Fiber Lazer Kolimatör Lens

Ek Bilgiler

• Model numarası: LL-FS-D20-F60
• Güç aralığı: 1000 W – 3000 W
• Dalga boyu: 1064 nm
• Fiber lazer sistemleriniz için yüksek optik kalitede D20 F60 lens (5.0). 20 mm çap, 60 mm odak uzaklığı ve plano-convex (5.0) geometrisi ile ışın kontrolünü mükemmelleştirir. %99.9 ışık geçirgenliği sunan ithal JGS1 kuvars (Fused Silica) malzemesi ve çift taraflı AR kaplamasıyla kararlı ve güçlü bir lazer performansı sağlar.
• D20 F60 5*0 Fiber Lazer Kolimatör Lens, el tipi ve otomatik fiber lazer kaynak kafalarının optik zincirinde ilk kritik elemandır. Fiber kablodan divergent (dağınık) olarak çıkan 1064 nm dalga boylu lazer ışınını alır ve odaklama lensine gönderilmeden önce paralel bir demet haline getirir. Kolimasyon kalitesi doğrudan odak noktasının netliğini, kaynak dikişinin düzgünlüğünü ve nüfuziyet derinliğini belirler.

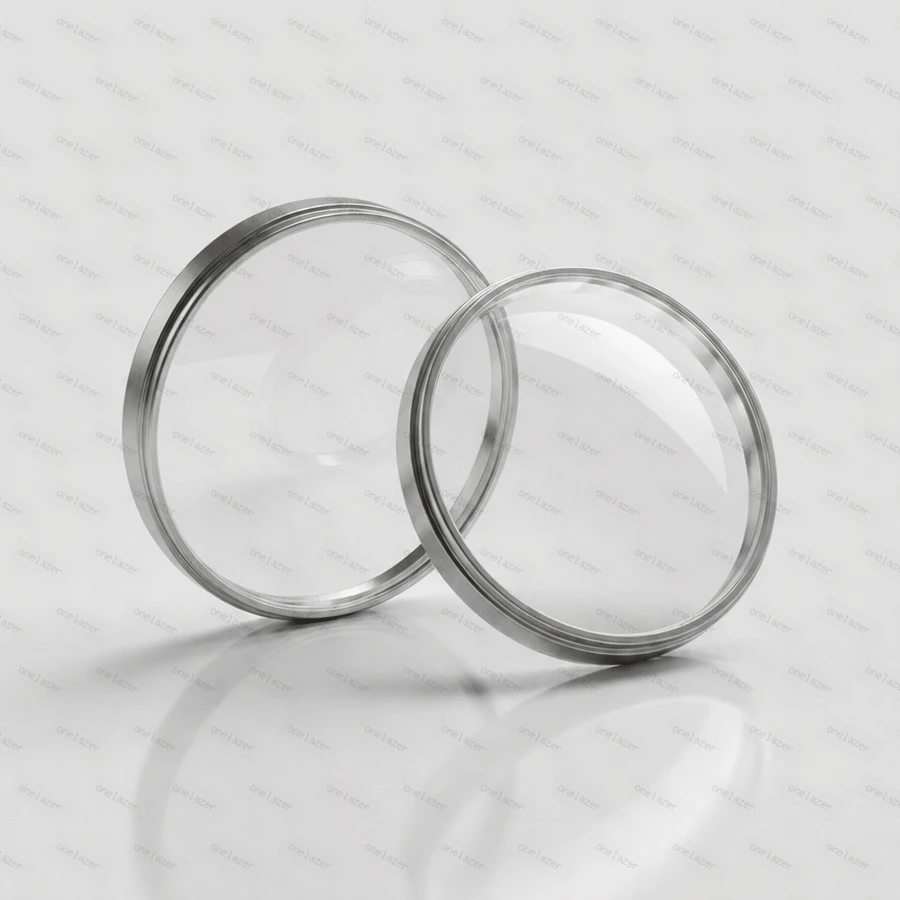

• Bu model Ø20 mm çapında, 60 mm odak uzaklığına ve 5.0 mm merkez kalınlığına sahiptir. Plano-konveks geometrisi ve JGS1 fused silica (kuvars) malzemesi sayesinde yüksek güç yoğunluklarında dahi termal kararlılığını korur. Her iki yüzeyine uygulanan çift taraflı anti-reflekte (AR) kaplama, 1064 nm'de %99.9'un üzerinde geçirgenlik sağlar; böylece geri yansıyan ışın kaybı ve lens üzerinde ısınma en aza iner.
• F60 odak uzaklığı, aynı ailedeki F50 modele göre daha uzun bir kolimasyon mesafesi sunar. Kolimatörün odak uzaklığı, oluşan paralel demetin çapını ve odaklama lensiyle birlikte iş parçası üzerinde oluşan nihai spot boyutunu etkiler; bu nedenle kolimatör ve odaklama lensi her zaman birbirine ve kafanın optik tasarımına uygun seçilmelidir. F60 modelini, kafanız 60 mm kolimasyon için tasarlanmışsa tercih edin; farklı bir odak uzaklığı isteyen kafada ışın yolu bozulur.
• Uyumluluk açısından bu kolimatör, Ø20 mm optik yuvası olan yaygın el tipi fiber lazer kaynak kafalarıyla kullanılmak üzere tasarlanmıştır. 3000 W'a kadar güçlü sistemlerde güvenle görev yapar. Değişimden önce kafanızın kolimatör yuva çapının 20 mm, hedef odak uzaklığının 60 mm olduğunu ve lensin plano-konveks yönünün doğru takıldığını mutlaka doğrulayın.
• Doğru seçim için üç ölçüyü karşılaştırın: çap (Ø20), odak uzaklığı (F60) ve merkez kalınlığı (5.0 mm). Ø16 çaplı yuvalar için bu lens uygun değildir; onlar için D16 serisi kolimatörler kullanılır. Aynı çapta ancak daha kısa odak isteyen sistemlerde D20 F50 modeli alternatif olabilir. Kolimatör lens tek başına çalışmaz; odaklama (focus) lensi ve koruma camı ile birlikte tam bir optik set oluşturur.
• Bakımda temizlik ve montaj yönü belirleyicidir. Lensi yalnızca tozsuz ortamda, pamuksuz optik mendil ve saf optik temizleyici ile, kaplamayı çizmeden temizleyin. Kirlenmiş veya kaplaması hasar görmüş bir kolimatör, ışın kalitesini düşürür ve odaklama lensiyle koruma camının erken yanmasına yol açar. Lens takılırken çıplak elle dokunmaktan kaçının, O-ring contaların sızdırmazlığını kontrol edin.
• onelazer, fiber lazer kaynak yedek parçalarında uzmanlaşmış bir tedarikçidir. Kolimatör lensten odaklama lensine, koruma camından O-ring contaya kadar tüm optik zinciri tek noktadan tamamlayabilir, kafanıza uygun ölçüyü seçerken teknik destek alabilirsiniz. Doğru ölçüde, kaplaması sağlam ve yüksek geçirgenlikli bir kolimatörle kaynak kaliteniz ve makine ömrünüz korunur.
