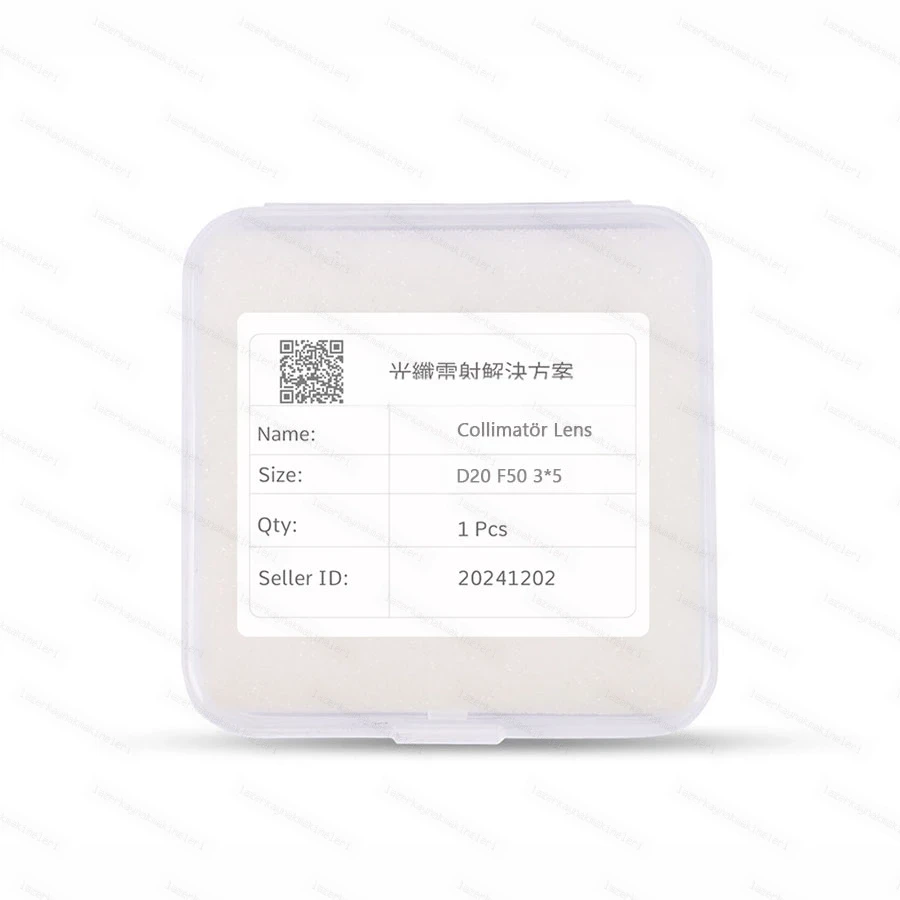

D20 F50 3*5 Fiber Lazer Kolimatör Lens

Ek Bilgiler

• Bu ürün Onelazer, Raytools, Senfeng tarafından üretilmiştir/yetkili satıcı tarafından sunulmaktadır.
• Model numarası: LL-FS-D20-F50
• Güç aralığı: 1000 W – 3000 W
• Dalga boyu: 1064 nm
• Fiber lazer sistemleriniz için yüksek optik kalitede D20 F50 lens (3*5). 20 mm çap, 50 mm odak uzaklığı ve özel kalınlık/kavis (3*5) geometrisi ile ışın kontrolünü mükemmelleştirir. %99.9 ışık geçirgenliği sunan ithal JGS1 kuvars (Fused Silica) malzemesi ve çift taraflı AR kaplamasıyla kararlı ve güçlü bir lazer performansı sağlar.
• D20 F50 3*5 Fiber Lazer Kolimatör Lens, el tipi ve otomatik fiber lazer kaynak kafalarının optik zincirinde ışın yolunun ilk kritik elemanıdır. Fiber kablodan gelen ve doğası gereği ıraksayan (koni biçiminde açılan) lazer ışınını yakalar ve paralel bir demet haline getirir. Bu paralel demet, kafanın ilerisindeki odaklama (focus) lensine düzgün bir şekilde ulaşarak temiz ve kararlı bir odak noktası oluşmasını sağlar. Kolimatör kalitesi doğrudan kaynak dikişinin stabilitesini, nüfuziyet derinliğini ve nokta geometrisini etkiler.
• Bu ürün Ø20 mm dış çapa ve 50 mm odak uzaklığına sahiptir. Ø20 mm çap, piyasadaki yaygın standart kaynak kafalarının büyük çaplı optik yuvalarına uygundur; bu yönüyle Ø16 mm sınıfı daha kompakt kafalardan ayrışır. F50 mm kısa odak uzaklığı ise daha kompakt bir ışın yolu ve belirli kafa geometrilerinde daha küçük kolimatör demet çapı anlamına gelir. Kafanızın optik şeması F50 kolimatör istiyorsa doğru üye budur; kafanız F60 istiyorsa D20 F60 versiyonu tercih edilmelidir.

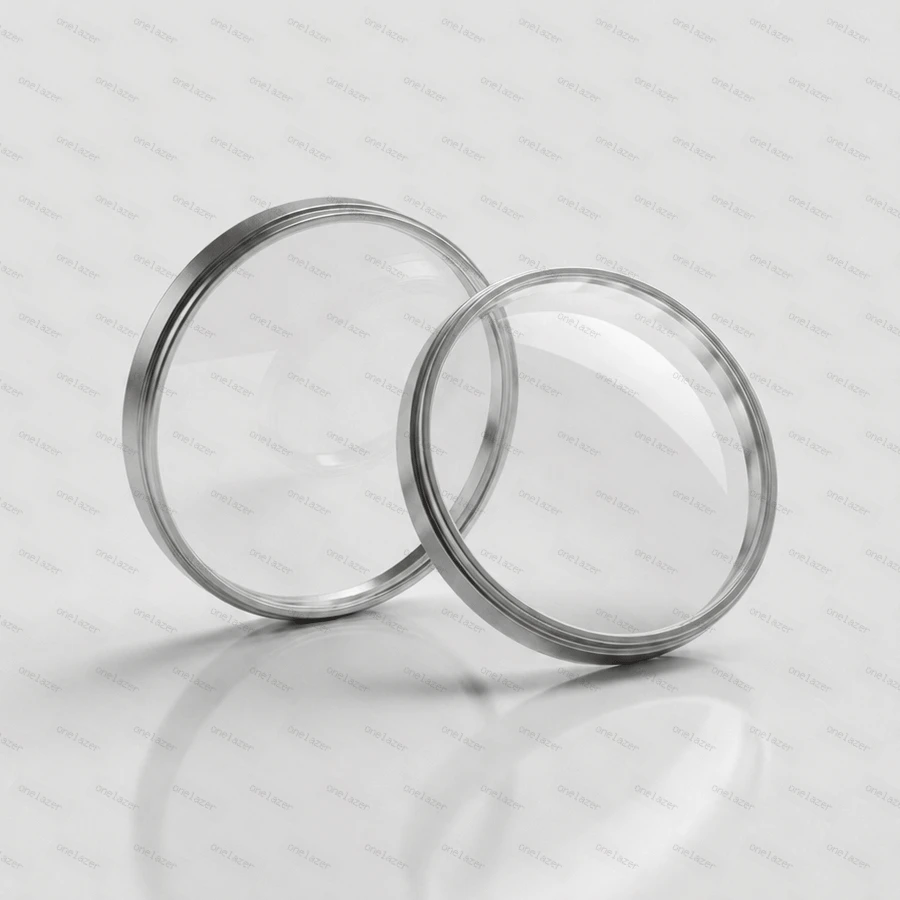

• Lens, plano-konveks geometride ve JGS1 füzyon kuvars (fused silica) malzemeden üretilmiştir. JGS1, 1064 nm dalga boyunda düşük soğurma ve yüksek termal kararlılık sunan, yüksek güçlü fiber lazer uygulamaları için tercih edilen bir optik camdır. Her iki yüzey, 1064 nm için optimize edilmiş çift taraflı AR (yansıma önleyici) kaplama ile kaplanmıştır ve geçirgenlik ≥%99.9 seviyesindedir. Yüksek geçirgenlik, ışın enerjisinin lens içinde ısıya dönüşerek kaybolmasını en aza indirir; bu da hem verimi hem de lens ömrünü artırır.
• Uyumluluk seçimi yaparken üç parametreyi birlikte kontrol edin: çap (Ø20 mm), odak uzaklığı (F50 mm) ve merkez kalınlığı (3.5 mm). Yedek parça alırken en güvenilir yöntem, kafadan çıkardığınız eski lensin bu üç ölçüsünü kumpasla teyit etmek veya kafa/kaynak makinesi üreticisinin optik listesine bakmaktır. Yön (konveks yüzün fibere mi yoksa odaklama tarafına mı baktığı) montajda önemlidir; sökme sırasında lensin oturuş yönünü not almanız, geri takarken hata payını ortadan kaldırır.
• Kolimatör lensler tüketim (sarf) parçası değildir ancak kaynak sıçraması, toz ve yağ buharına maruz kalan kafalarda zamanla kirlenip performans kaybına yol açabilir. Lensi çıplak elle tutmayın; parmak izi ve yağ, yüksek güçte lokal ısınma ve kaplama hasarı yaratır. Temizlik için tüy bırakmayan optik mendil ve saf optik temizleyici kullanın, dairesel ve tek yönlü hareketlerle nazikçe silin. Kaplamada çizik, matlaşma, yanık lekesi veya renk değişimi görürseniz lensi değiştirin; hasarlı bir kolimatör hem kaynak kalitesini bozar hem de arkasındaki pahalı optikleri riske atar.
• onelazer olarak fiber lazer kaynak optiği ve yedek parçalarında tedarik, uyumluluk danışmanlığı ve hızlı teslimat sağlıyoruz. D20 F50 kolimatörün yanında koruma camı, odaklama (focus) lensleri, O-Ring conta ve koruma camı yuvası gibi tamamlayıcı parçaları tek noktadan temin edebilir; kafanızın optik zincirini eksiksiz yenileyebilirsiniz. Kafa modeliniz veya optik ölçüleriniz konusunda tereddüt ederseniz, doğru kolimatör-focus kombinasyonunu birlikte belirlemek için bize danışabilirsiniz.
